核心参数

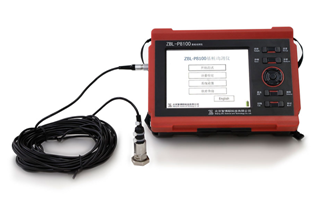

ZBL-P8100基桩动测仪
1．应用领域
利用反射波法检测基桩完整性，判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩，也可以用于顶面暴露的结构体（如桥墩等）的测试。
高保真系统设计，确保原始采集波形不失真；
真24位A/D数据采集，测试波形更真实，避免了浮点放大导致的噪音偏大和信号失真；
真1MHz高速数据采集，最小采样时间分辨率达到1µs，可获取更多的有用信号；
双通道设计，允许通过特殊检测方法对被测体进行非常规测试，解决常规检测中无法解决的问题；
全新的小波分析处理方法，能够在复杂情况下更准确的对桩身完整性做判断；
双料注塑，造型美观，体积小，重量轻；
外壳防水、防摔设计，适应各种恶劣使用环境；
半反半透、高亮度、TFT彩色液晶屏，阳光下更清晰；
中英文双语切换。
3.依据标准
《基桩动态测量仪检定规程》—JJG930-1998
《建筑基桩检测技术规范》—JGJ 106-2014
《公路工程基桩动测技术规程》—JTG/T F81-01-2004
《铁路工程基桩检测技术规程》—TB 10218-2008
《深圳市基桩质量检测技术规程》—SJG 09-2007
广东省《建筑地基基础检测规范》—DBJ 15-60-2008
上海市《建筑基桩检测技术规范》—DGJ08-218-2003
《基桩动态测量系统》—JJG（建设）0003-1996
《基桩动测仪》—JG/T 3055-1999
4.主要配置
|
|
|
|
|
|
ZBL-P8100主机 |
ICP加速度传感器 |
手锤 |
防水仪器箱 |
5.机内软件
|
|
|
|
|
|
|
主界面 |
缺陷设置界面 |
频域分析 |
分析参数设置 |
文件管理界面 |
6.技术指标
|
名称 |
技术指标 |
名称 |
技术指标 |
|
|
主控单元 |
A8嵌入式平台 |
工作时间(h) |
>5 |
|
|
显示屏 |
5.7英寸、高亮度、TFT彩色液晶屏 |
通道数 |
2 |
|
|
存储方式 |
内置电子硬盘≥4GB |
两通道相位一致性 |
≤±1°或≤0.01ms |
|
|
操作方式 |
按键+触摸屏 |
两通道幅值一致性 |
≤1%或≤0.2dB |
|
|
A/D转换精度 |
真24位 |
通道间窜扰 |
≤0.1% |
|
|
时间分辨率 |
1µs |
传感器灵敏度（加速度型） |
≥100 mV/g |
|
|
定点放大 |
1、2、5、10、20、50、100倍七档可调 |
传感器频率范围（加速度型） |
0.5 Hz ~9000 Hz |
|
|
采样周期 |
1µs～64ms 可调 |
通讯接口 |
标准USB |
|
|
最大采样长度 |
4096 |
无线网络 |
有 |
|
|
动态范围(dB) |
³184 |
供电方式 |
内置 |
锂电池 |
|
放大器频带(Hz) |
10～10k |
外置 |
220V AC/DC |
|
|
最大存储长度 |
4096 |
主机重量(Kg) |
1.3 |
|
|
幅值非线性度 |
≤10% |
主机尺寸(mm) |
210 ´149´60 |
|
|
时间示值误差 |
≤0.1% |
工作环境 |
温度(℃) |
-10～+50 |
|
增益误差(dB) |
≤1 |
湿度 |
<90%RH |
|
7.工程实例
|
|
无锡某高速公路跨河大桥，钻孔灌注桩，设计桩长62米，桩径1.5米，桩底信号清晰可见。 |
|
|
国外某工程，钻孔灌注桩，设计桩长50米，桩径1米，在3.4米处存在缺陷，经开挖验证，与测试结果相符。 |
