核心参数
产品技术规格书
设备主要功能：
|
该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标.及质量管理之用 |
|

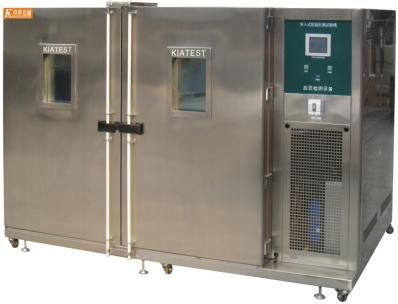

可程序恒温恒湿实验机性能指标及各系统组成
|
型号 |
QY-A-4000D |
|
|
|
试样限制 |
本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存 |
|
|
|
容积、重量和尺寸 |
|
||
|
标称内容积 |
4000 L |
|
|
|
内箱有效尺寸 |
1500×1800×1500（mm） W×H×D |
|
|
|
外形空间 |
约2300×2160×2000（mm） W×H×D |
|
|
|
重量 |
约900㎏ |
|
|
|
功率、电流和供电电源 |
|
||
|
最大安装功率 |
约22.5KW |
|
|
|
最大电流 |
约20A |
|
|
|
供电条件 和电源
|
AC380V三相四线制 +保护接地；电压允许波动范围10%； 频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本，设备使用箱内放置通电试料时，试料电源请使用外加电源，不得直接使用本机电源； |
|
|
|
性能指标 |
|
||
|
使用环境条件 |
环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。 |
|
|
|
温湿度范围 |
温度范围：-40～+80℃ 湿度范围：20～98%RH（如图）
|
|
|
|
控制精度 |
温度分辨率：0.01℃ 湿度分辨率：0.1%RH 温度偏差： ±1.5℃ 湿度偏差： ±2%RH 温度均匀度：≤2℃ 湿度均匀度：≤3%RH 温度波动度：±0.5℃ 湿度波动度：± 2%RH |
|
|
|
升降温速率 （空载） |
+25℃→+80℃≤35 min +25℃→-40℃ ≤60 min |
|
|
|
注：每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源热负载 |
|
||
|
注：以上性能指标是在环境温度为+25℃、相对湿度≤85％、无试样条件下测得的数值。 |
|
||
|
执行标准及试验满足条件 |
1. GB2423.1-2008/IEC6008-2-1-2007电工电子产品环境试验第2部分：试验方法 试验A：低温 2. GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 3. GJB150.3A－2009 高温试验方法 4. GJB150.4A－2009 低温试验方法 5. GB2423.22-2008电工电子产品环境试验 第2部分 试验方法 试验Nb：规定温度变化速率的温度变化 6.GB/T 10589-2008 低温试验箱技术条件 7.GB/T2423.3-2008(IEC68-2-3) 试验Ca:恒定湿热试验方法 8.GJB150.9A-2009 湿热试验方法 9.G/BT 2423.4-2008/IEC6008-2-30:2005试验Db:交变湿热方法 10.GB/T5170.18-2005电工电子产品环境试验设备基本参数检定方法温度/湿度组合循环试验设备 11.GB/T10586-2006湿热试验箱技术条件 |
|
|
|
结构特征 |
|
||
|
箱体结构 |
内箱材质：304#不锈钢 1.0mm厚 外箱材质：304#不锈钢 1.2mm厚 保温材质：聚氨酯发泡胶 100mm厚 控制箱和测试箱为整体式 |
|
|
|
空气调节通道 |
内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的 |
|
|
|
箱门
|
双开门 货柜把手 防凝露电热装置 真空自动除雾透明视窗 视窗照明灯 |
|
|
|
引线测试孔 |
开Φ100mm的测试孔，并附上相应保温隔热配件及专用的密封软塞 |
|
|
|
观察窗 |
透明电热膜中空钢化玻璃（位于门上）（带防凝露功能），尺寸270X360mm 共2块 |
|
|
|
控制面板 |
韩国进口TEMI 1900型液晶触摸式可编程控制器 照明灯开关、总电源开关、RS-232通讯界面 |
|
|
|
机械室 |
制冷机组、排风机、排水装置、可调背叶窗、水蒸气出口 |
|
|
|
测试物料架 |
采用304#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块 |
|
|
|
配电控制柜 |
总电源断路器、控制器、配电板、散热风机、超温保护器 |
|
|
|
加热系统 |
采用鳞片散热式加热管 P.I.D控制加热从而达到温度平衡 |
|
|
|
加湿除湿系统 |
采用外加湿方式，压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度 |
|
|
|
补水系统 |
自制PVC加大水箱，水泵提升自动供水，循环过滤回收 |
|
|
|
制冷系统 |
|
||
|
制冷方式 |
为了保证试验室降温速率和最低温度的要求，本试验室采用一套二元复式制冷系统，复迭式系统包括一个高温级制冷循环和一个低温级制冷循环，热量交换通过蒸发冷凝器实现 |
|
|
|
制冷压缩机 |
采用欧洲进口低温压缩机 |
|
|
|
冷却方式 |
水冷式壳管式冷凝器 |
|
|
|
蒸发器 |
翅片管式换热器 |
|
|
|
蒸发冷凝器 |
采用高温铜钎焊的版式换热器，具有表面积小，自身能量损失小，换热效率高 |
|
|
|
节流装置 |
热力膨胀阀、毛细管 |
|
|
|
油分离器 |
将压缩机排出的高温高压制冷剂气体混有的冷冻油滴分离下来，并返回到压缩机曲轨腔供压缩机润滑和降温用 |
|
|
|
干燥过滤器 |
吸收制冷系统制冷剂中的残留水分、酸性物质，和过滤掉系统中的固休杂质颗粒、铜削等，保护膨胀阀和毛细管的正常工作，不至于发 生冰堵和脏堵 |
|
|
|
制冷剂 |
采用环保制冷剂R404A/R23作为本制冷系统的制冷介质 |
|
|
|
电气控制系统 |
|
||
|
控制器 |
进口控制器,分别控制温度及湿度 韩国SAMWON，液晶显示触摸屏控制器TEMI1900
|
|
|
|
程序容量及控制功能 |
可使用的程序量:最大120组,1个程序可由1~99段次组合而成 可使用的记忆容量: 1200段 ，可重复执行命令:每一个命令可达999次，程序斜率设定可由时间轴来设定，程序间可设定联结使用，程序之制作采对谈式操作简单 具有编辑,清除,插入等功能，4组时间信号输出控制(可控制待测物ON/OFF动作)
具有9组PID参数设定，程序执行中具
